  拉链袋制袋机输入信号统计。当用色码传感器检测标签时,包装袋上打印的色码是不同的,所以可以打开暗开。无论是on还是offPLC在检测到色标信号时都需要做出中断响应,因此需要将色标传感器的明暗开关连接到PLC上。

    拉链袋制袋机色标信号:2点;低电平信号:1点;高电平/馈电信号:1点,共4Di信号。输出信号统计。脉冲输出(脉冲+符号):2点(yoY1);切刀动作:1点;冲孔动作:1点;蜂鸣器:1点;共5do信号。

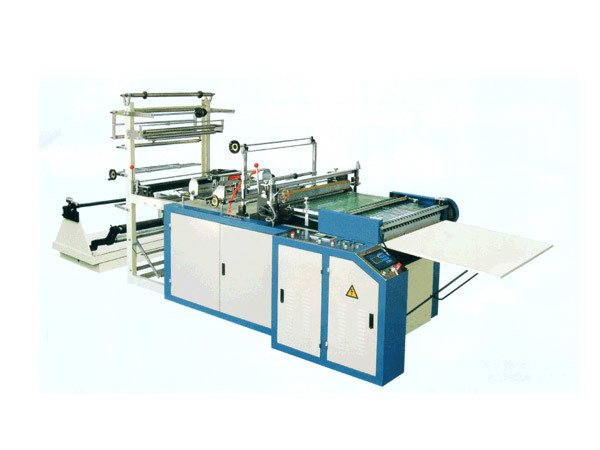

拉链袋制袋机

    拉链袋制袋机的其他功能。可输出大于系统要求频率的脉冲(95541pps);2外部中断响应。基于以上考虑,PLC选用dvp-20eho0t,具体功能参数为:200kps脉冲输出,8个外部中断响应。同时,RS485可与人机界面通信,抗干扰能力优于RS232HMI选择Delta dop-a57gstd高性价比触摸屏。

电脑制袋机

    可以看出拉链袋制袋机,大部分操作在人机界面上进行,减少了指示灯的使用,只保留了急停按钮等必要的设备。采用逻辑顺序控制,编程如下:采用浮点运算。为了减少计算误差,偏差脉冲数等重要数据的计算,计算误差小于0.001mm

热封热切制袋机

    拉链袋制袋机采用dplsr可调加减速脉冲输出命令,修改并验证启动频率和加减速时间设置的合理性。完成行李长度脉冲后,启用色码检测,忽略行李中间的色码错误检测。当检测到色码时,执行中断程序以设置m1334以停止CHO脉冲输出。

    你可以在你打断的时候把灯打开,或者在你打断的时候调暗。为了减少中断对扫描周期的影响,应简化中断程序的内容。拉链袋制袋机性能达到了原设计目标(袋长1000mm时制袋速度为60/min),但PLC脉冲输出频率仍有较大的裕度。

    拉链袋制袋机标准直径为100mm的橡胶摆可以在保证控制精度的前提下,进一步提高PLC脉冲输出频率的裕度。上述有利因素为F制袋机提高加工速度,在二次开发中,将减速比提高到1:3,将突破伺服负载的限速瓶颈,提高生产效率。
